Membuat Gergaji Chainsaw Mini dari Dinamo Motor 12v

Ayu Nindya

Rabu, 31 Januari 2018

Zaman sekarang ini, bagi anak-anak untuk mendapatkan kebahagiaan (kesenangan) harus memiliki smartphone terbaru yang bisa digunakan untuk memainkan game mobile terbaru. Sampai-sampai bisa menyita waktu dan membuat lalai belajar. Tentu hal ini tidak baik untuk kehidupan kedepan anak-anak. Berbeda dengan zaman saat saya masih kecil dulu, jangankan memainkan smartphone, melihat orang nebang pohon aja udah seneng banget wkwk😆.

tutorial cara membuat gergaji chainsaw mini dari dinamo motor 12 volt

membuat chainsaw mini dari dinamo 12 volt
(Gambar: youtube.com/watch?v=aKuw5XafvTs)

Nah bicara mengenai menebang pohon, pastinya tahu kan gergaji yang digunakan untuk menebang pohon itu, kalau orang-orang di tempat saya seringnya dsebut dengan gergaji senso. Penyebutan senso ini sendiri sebetulnya merupakan pelafalan lokal dari nama inggrisnya yaitu chain saw. Seperti namanya, chainsaw ini menggunakan mata gergaji yang dipasang pada rantai yang berputar pada sebuah bilang berbentuk panjang dan oval pada ujungnya.

Baca lainnya: Membuat Sendiri Mesin Amplas Mini dari Motor Bekas Printer

Gergaji chainsaw ini memang sangat efektif untuk digunakan sebagai alat penebang pohon. Selain membuat pengerjaannya menjadi lebih cepat, penggunaan chain saw juga bisa jadi tontonan anak-anak hahaha😆. Sebetulnya gergaji chainsaw ini juga banyak ragam jenisnya loh, misalnya perbedaan pada panjang bilahnya, ada yang panjang banget sampai lebih dari 1 meter, ada juga yang cuma 30 cm-an. Nah yang kecil ini biasanya bisa untuk kebutuhan rumah tangga, pekerjaan ringan.

Gergaji chain saw ini gak murah loh harganya, paling murah di atas 1 jutaan. Timbang beli mahal-mahal, kali ini saya akan berbagi tutorial cara membuat gergaji chain saw mini dari dinamo 12v yang benar-benar bisa kamu gunakan untuk memotong batang pohon yang kecil, atau dahan-dahan yang sudah perlu dipotong. Bahannya mungkin agak sulit dicari sih kalau di dalam negri, tapi banyak dijual kok di toko online yang mengimpor barang langsung dari cina. Oke, langsung saja...

Tutorial Cara Membuat Gergaji Chainsaw Mini dari Dinamo Motor 12v

Selain membutuhkan bilah gergaji chainsaw (chainsaw blade) kita juga membutuhkan penjepit gergaji (saw clap shaft 5mm) yang akan dipasang pada motor 12 volt ini. Saw clamp ini akan dipasang gear rantai chain saw. Karena bentuknya gak sama, jadi perlu sedikit disesuaikan seperti gambar di bawah ini.

membuat chainsaw mini dari dinamo 12 volt

Setelah bentuk dan ukurannya disesuaikan, bentuknya akan seperti gambar di bawah ini.

Berikutny ukur kayu yang akan digunakan sebagai dudukan gergaji ini.

Setelah diukur dan dipotong akan seperti ini.

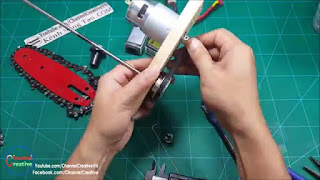

Beri lubang dengan bor untuk tempat motor 775 nya.

Kemudian baut motor 775 12v tadi pada lubang yang telah disiapkan.

Beri lubang juga pada ujung satunya untuk dipasang gear san beltnya.

Hasilnya seperti gambar di bawah ini.

Kemudian tinggal pasanga bilah gergajinya saja sebetulnya. Namun karena jarak antara kayu dudukan dan bilang gergaji cukup lebar, perlu ditambah potongan kayu agar bisa pas.

Lem san baur agar kuat.

Setelah ada tambahan kayu sekarang tinggal pasang bilah gergajinya saja.

Beri penutup bagian gear dan belt dengan menggunakan lempangan alumunium.

Selain berfungsi sebagai penutup atau pelindung gear dan belt, alumunium ini juga berfungsi sebagai tempat menempelkan baterai 12voltnya. Untuk baterai cukup direkatkan dengan selotip saja.

Berikutnya buat pegangan dari pipa PVC yang sebelumnya telah diberi saklar pasa salah satu ujungnya seperti gambar di bawah ini.

Kemudian pasang pada bagaian atasnya.

Solder kabel dengan motornya dan beri tutup dari popa PVC.

Beri tutup pelindung juga pada bagian gear rantai gergajinya.

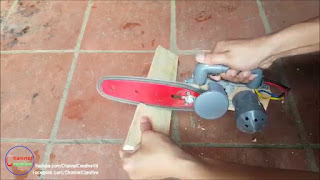

Sekarang tinggal dicoba saja untuk memotong dahan pohon.

Bisa juga digunakan untuk memotong papan lembaran seperti ini.

Projek membuat gergaji chainsaw mini dari dinamo motor 12 volt ini termasuk dalam projek yang memerlukan perlengkapan keselamatan, jadi saya ingatkan bagi yang ingin mencoba membuatnya di rumah untuk mengutamakan keselamata. Saya tidak bertanggung jawab, atas seemua kecelakan yang terjadi dari projek yang terinspirasi dari blog ini. Jadi tetap hati-hati dan utamakan keselamatan ya.. Sekian tutorial cara membuat gergaji chainsaw mini dari dinamo motor 12 volt ini, semoga bermanfaat, terimakasih.
